摘要：本文介紹了一種使用特定無溶劑膠粘劑實(shí)現(xiàn)復(fù)合鍍鋁無白點(diǎn)的方法。該膠粘劑配比中增加了OH的使用量，減少NCO使用量，膠水粘度大，經(jīng)試驗(yàn)，解決了無溶劑復(fù)合鍍鋁易出現(xiàn)的鍍鋁轉(zhuǎn)移、復(fù)合白點(diǎn)、熟化后摩擦系數(shù)增大等問題。
目前無溶劑復(fù)合BOPP(PET)/VMPET/PE、BOPP(PET)/VMCPP經(jīng)常出現(xiàn)鍍鋁轉(zhuǎn)移、復(fù)合白點(diǎn)、熟化后摩擦系數(shù)增大等問題。這些問題成為無溶劑復(fù)合在生產(chǎn)鍍鋁類產(chǎn)品的技術(shù)難點(diǎn)，成為無溶劑復(fù)合鍍鋁產(chǎn)品一直無法推廣的關(guān)鍵問題。本文以實(shí)例介紹BOPP/VMPET/PE的生產(chǎn)工藝要點(diǎn)，與大家共同交流。
一、生產(chǎn)工藝環(huán)境
生產(chǎn)環(huán)境：全封閉式無溶劑復(fù)合車間，溫度25℃、濕度50%。
生產(chǎn)設(shè)備：意大利諾德美克無溶劑復(fù)合機(jī)，型號(hào)：Simplex SL，設(shè)備安裝時(shí)間2012年11月。
復(fù)合材料：BOPP滿版印刷白墨(如圖所示)，VMPET普通鍍鋁非增強(qiáng)型PE。
??????????
膠水：COIM NOVACOTE無溶劑膠水
整機(jī)速度：180m/min
上膠量：1.7~1.8 g/m2
二、生產(chǎn)過程
1、工藝條件檢測(cè)
提前將藍(lán)色潤(rùn)滑油均勻涂在各個(gè)鋼輥兩端，使用紅外測(cè)溫儀檢測(cè)各個(gè)加熱鋼輥兩端，檢測(cè)溫度與設(shè)定溫度的溫度正負(fù)相差應(yīng)在3℃范圍內(nèi)。
檢測(cè)供膠配比：使用一次性紙杯，剪去紙杯部分邊緣，分別接A/B膠水，在電子分析天平稱出膠水重量，計(jì)算膠水配比。膠水配比應(yīng)以實(shí)際檢測(cè)值為準(zhǔn)，分別測(cè)試多組數(shù)據(jù)確保膠黏劑配比正確。
2、一復(fù)生產(chǎn)過程
BOPP印刷膜一放卷涂膠，二放卷復(fù)合VMPET鍍鋁面，逆時(shí)針收卷VMPET在內(nèi)層，以30m/min速度運(yùn)行，待BOPP印刷膜涂膠到收卷后停機(jī)，檢測(cè)張力匹配性能。取約1m材料平放在地面，材料無卷曲，無隧道。張力匹配達(dá)到要求后，檢測(cè)上膠量：取空白無印刷材料1m左右。使用膠帶將材料貼在BOPP印刷面。開機(jī)涂布待空白材料復(fù)合后，分別檢測(cè)左、中、右上膠量穩(wěn)定性。左中右上膠量控制在1.8g/m2,上膠量正負(fù)偏差0.05。上膠量達(dá)到要求后，以180m/min速度運(yùn)行。
3、二復(fù)生產(chǎn)過程
BOPP/VMPET材料生產(chǎn)結(jié)束后直接復(fù)合PE，一放卷、涂布、收卷、錐度不變。PE放卷選張力最小值，盡量減少因PE張力大對(duì)材料卷曲的影響。
4、熟化環(huán)境
熟化擺放：懸掛放置，熟化時(shí)間：24H,熟化室溫度：45℃。
三、試驗(yàn)報(bào)告
1、 整體外觀效果：未出現(xiàn)白點(diǎn)現(xiàn)象。
2、BOPP/VMPET剝離強(qiáng)度測(cè)試
|
剝離強(qiáng)度測(cè)試 |
||||
|
橫向剝離 |
試樣 |
最大值（N) |
最小值（N) |
平均值（N) |
|
試樣1 |
1.37 |
1.21 |
1.29 |
|
|
試樣2 |
1.32 |
1.06 |
1.19 |
|
|
試樣3 |
1.24 |
1.26 |
1.25 |
|
|
平均值 |
1.31 |
1.17 |
1.24 |
|
|
縱向剝離 |
試樣4 |
1.16 |
1.06 |
1.11 |
|
試樣5 |
1.12 |
1.12 |
1.12 |
|
|
試樣6 |
1.16 |
0.92 |
1.04 |
|
|
平均值 |
1.14 |
1.03 |
1.085 |
|

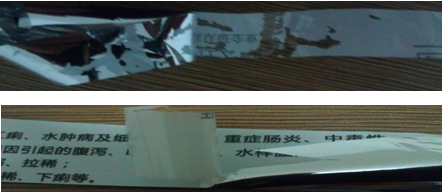

測(cè)試條件：90度剝離。測(cè)試過程中未出現(xiàn)鍍鋁轉(zhuǎn)移現(xiàn)象BOPP易拉斷。如圖：
???????
3、VMPET/PE剝離強(qiáng)度測(cè)試
|
剝離強(qiáng)度測(cè)試 |
||||
|
橫向剝離 |
試樣 |
最大值（N) |
最小值（N) |
平均值（N) |
|
試樣1 |
5.29 |
4.5 |
4.91 |
|
|
試樣2 |
5.43 |
4.74 |
4.99 |
|
|
試樣3 |
5.1 |
4.56 |
4.77 |
|
|
平均值 |
5.27 |
4.6 |
4.89 |
|
|
縱向剝離 |
試樣4 |
2.29 |
1.86 |
2.11 |
|
試樣5 |
2.44 |
1.82 |
2.07 |
|
|
試樣6 |
2.47 |
1.88 |
2.08 |
|
|
平均值 |
2.4 |
1.853 |
2.086 |
|
4、熟化24小時(shí)后摩擦系數(shù)測(cè)試
|
摩擦系數(shù)測(cè)試 |
||||
|
|
本文系包裝前沿網(wǎng)（pack168.com）獨(dú)家供稿，禁止轉(zhuǎn)載、拷貝，違反者包裝前沿網(wǎng)將追究其人和單位的法律責(zé)任。有疑問請(qǐng)致電020-85626447。
主站蜘蛛池模板：
木兰县|
高陵县|
体育|
定州市|
吐鲁番市|
名山县|
桃园县|
麻江县|
富平县|
江安县|
保靖县|
九龙城区|
祁东县|
宜兴市|
开封县|
砚山县|
延吉市|
唐山市|
瑞安市|
青浦区|
拜城县|
丁青县|
昭平县|
同江市|
施秉县|
巴青县|
平顺县|
颍上县|
石门县|
宜兰市|
历史|
曲阳县|
固镇县|
新巴尔虎右旗|
商洛市|
广汉市|
宜宾市|
华池县|
桑日县|
兴安县|
高雄县|
| |||
